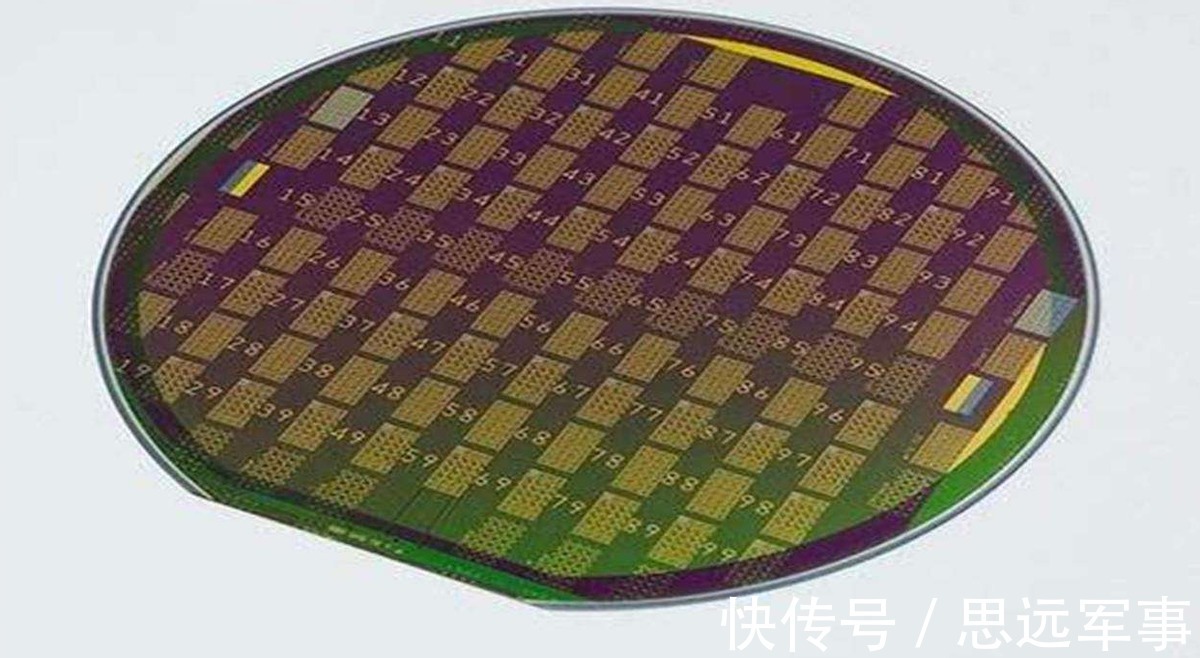

【 芯片|美国秘密封锁的技术,被中科院一举攻破,时间缩短了1000倍】图为石墨烯晶圆
随着美国秘密封锁的石墨烯晶体管技术被中国中科院一举攻破,中国晶体管的反应时间直接缩短了1000倍,这意味着这种基于碳石墨烯管基底制造出来的石墨烯场效应管芯片的性能也将会是普通硅基芯片的1000倍,倘若中国在这方面的技术取得绝对领先优势,那么美国基于低纳米数制程的芯片优势,也就不存在了。导致硅基芯片失去作用短沟道效应,是指芯片半导体半绝缘性能失效,也就是说,芯片里面的晶体管漏电了。
芯片|美国秘密封锁的技术,被中科院一举攻破,时间缩短了1000倍
文章插图

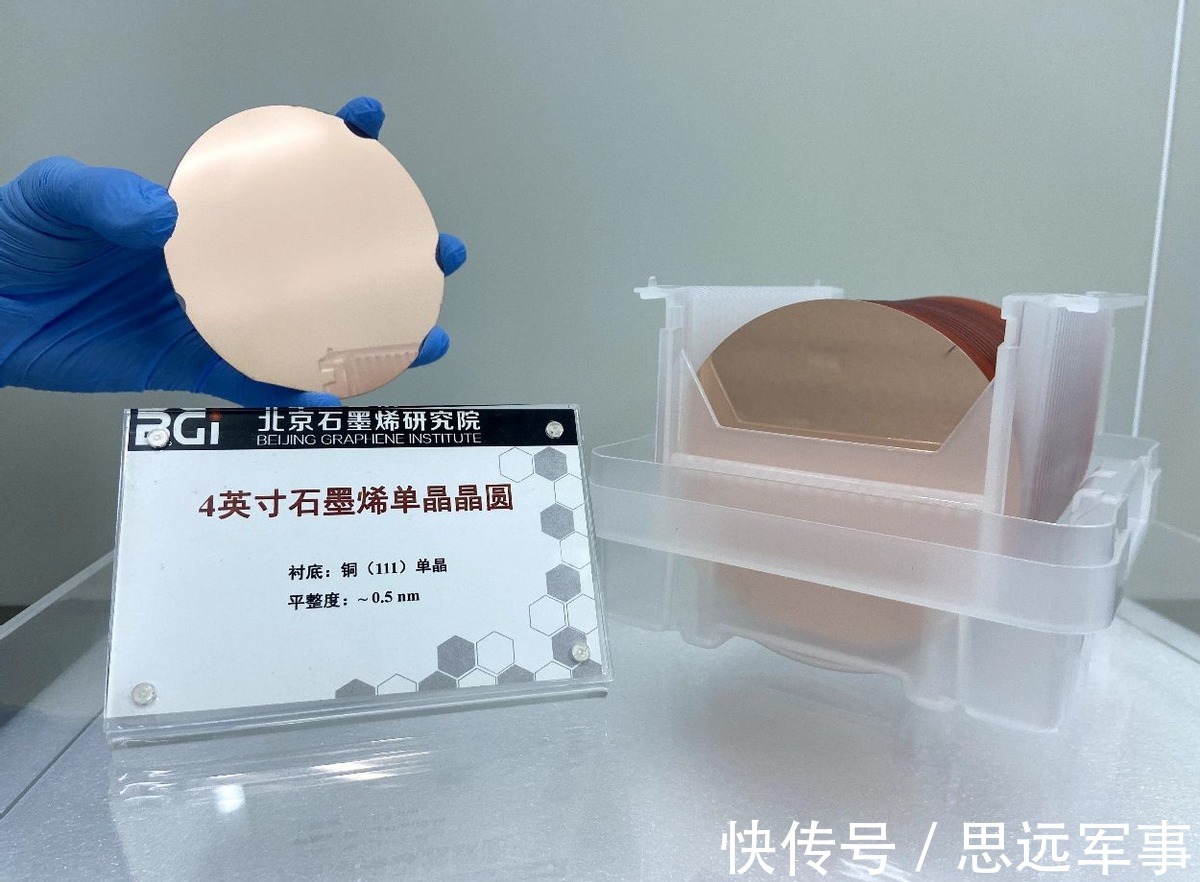

图为石墨烯晶圆
尽管在常规硅基芯片即将达到极限的后摩尔时代,人们同样研发出了能够在硅基芯片基础上使用特殊设计,降低短沟道效应和降低芯片运行电压,从而造成更小,更难导致电力对外渗透的硅基晶体管,但是硅的极限已经摆在这里了,所以人们才会开始研发基于碳材料的石墨烯晶体管,借助于碳材料的特性来克服硅基芯片在持续缩小时不可避免的电力溢出情况,这对于目前尚未掌握3D芯片这一类超尖端芯片制作技术的中国来说,实际上非常重要。
芯片|美国秘密封锁的技术,被中科院一举攻破,时间缩短了1000倍
文章插图

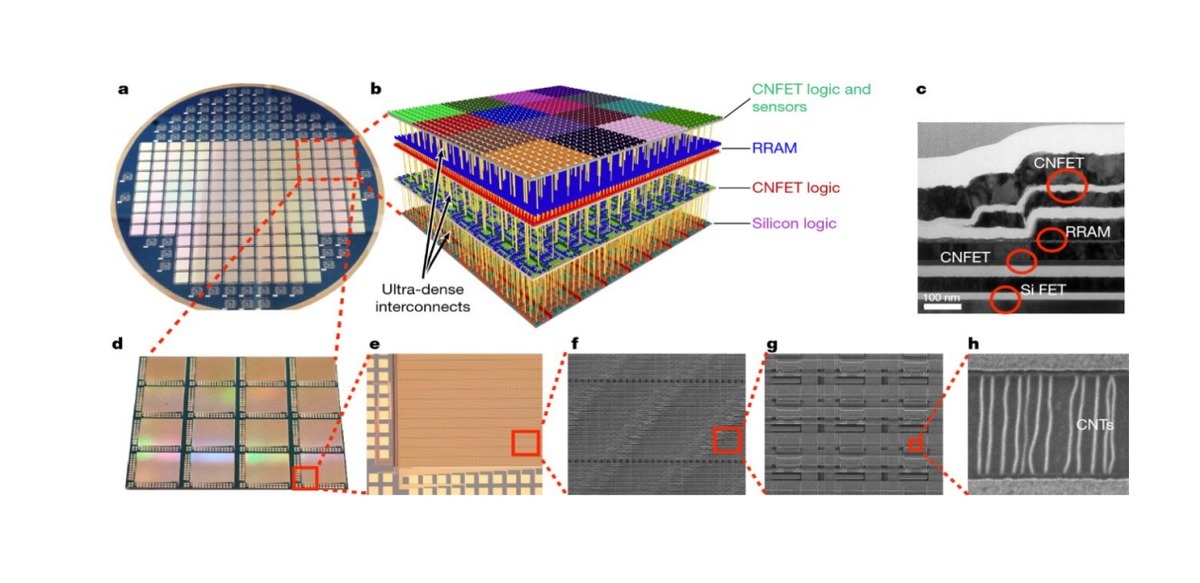

图为石墨烯芯片结构
首先,经由石墨烯加工而成的碳纳米管,其原材料为纯碳,这种材料在地球上很容易被找到并且加工,倘若根据适当的情况,使用不同的制作工艺制作碳纳米管,不同长度,自身壁垒厚度的碳纳米管将会表现出不同的特性,这将能让碳纳米管晶体管比起必须限制在7纳米大小的硅晶体管更小。
其次,相比于硅材料,碳纳米管有着更高的强度,以及更为出色的耐弯折性,这将能让碳纳米管芯片拥有更为强大的破坏抗性,并允许人类造出可以弯折或者被折叠的芯片,再加上碳纳米管可以通过同构异形体结构来改变自己的性质,在不使用其他异质材料介入的前提下,只需要单纯的碳原子,就能制作出碳基芯片,而并不需要像硅基芯片那样,必须使用稀有材料进行制作。
芯片|美国秘密封锁的技术,被中科院一举攻破,时间缩短了1000倍
文章插图

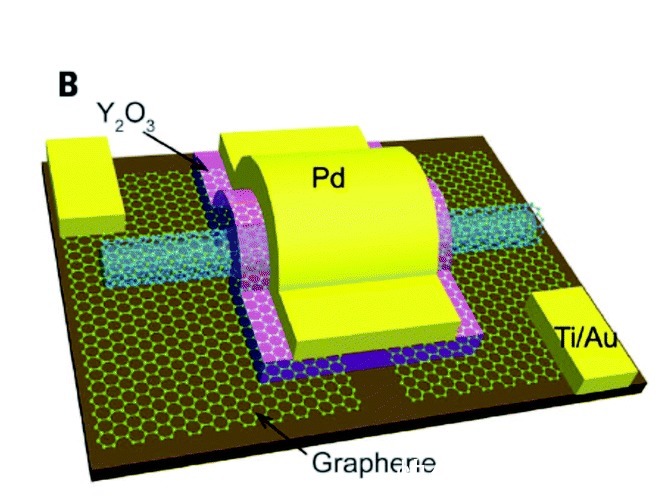

图为石墨烯晶体管
最后,以碳纳米管为原材料的碳基芯片还有一个相对特殊的能力,是一般硅基芯片所得不到的,那就是芯片自身的硬件保密能力:由于碳基芯片的生产并不需要用到稀有材料,其主要结构实际上是由碳材料的各种异构体而制成,这意味着在高温环境下,碳基芯片内部碳原子结构一旦发生变动,整枚碳基芯片将会变成一堆不规则石墨组成的结构体,这将会让他国对中国碳基芯片的逆向工作难度大大增强,这将让碳基芯片能够在储存和进行高安全等级信息应用的场合大展身手。


因此,碳基芯片的研究,不仅会让中国得到一种领先于目前硅基芯片技术的新式芯片组,还能大大加强中国安全保密系统的防护强度,倘若中国能研发出完全属于自己的碳基芯片,这不仅能让中国在计算机技术上领先于包括美国在内的绝大多数对手,而且还可以借助碳基芯片的可自毁特性保护自己的芯片秘密,最终,让自身基础完全不足的西方国家,在很短的时间内找到相关的研发窍门,从而跟随中国弯道超车,随后跟上。
