计算机芯片的制造时常被描述为世界上最困难和最精细的制造过程。当泽鲁夫开始在博客上写下他的项目目标时，一些行业专家发来电子邮件告诉他这是不可能的。他说：“说实话，起初我决定做这件事只是因为它很有趣。”他说，“但是当‘不可能’的声音开始出现，就应该要更认真对待了。”
泽鲁夫的家人给予了他很大的支持，但也很谨慎。他的父亲请他认识的一位半导体工程师马克·罗斯曼（Mark Rothman）提供安全建议。罗斯曼说：“我的第一反应是，你不能这样做。这只是一个车库。”他在芯片工程领域工作了40年，现在在一家OLED屏幕制造技术公司工作。看到泽鲁夫的进展后，罗斯曼表示表示：“他做了我从未想过人们能做的事情。”

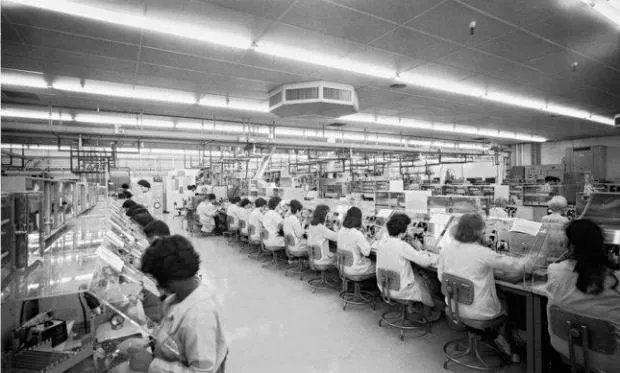

70年代飞兆半导体公司繁忙的生产线▼

文章插图

文章插图
来自70年代的设备
泽鲁夫的项目涉及历史和工程。现代的芯片制造是在那些昂贵的暖通空调系统中进行的，这些系统可以清除每一丝可能困扰其数十亿美元机器的灰尘。很显然，泽鲁夫无法与这些技术相提并论。
他阅读了20世纪60年代和70年代的专利和教科书，在当时，像飞兆半导体（Fairchild Semiconductor）这样的先驱公司里，工程师都是在普通的工作台上制造芯片。泽鲁夫查找了当时的制作方法，使用X-Acto刀片和胶带以及几个烧杯，并从eBay和其他拍卖网站上购买了70年代和80年代的廉价芯片设备。
这些设备曾经属于已经关闭的加利福尼亚科技公司，许多设备还需要修理。泽鲁夫最好的设备之一是一台坏掉的电子显微镜，它在90年代初要花费25万美元，他只用1000美元买下了它并进行了修理。泽鲁夫用它来检查蝴蝶翅膀上的纳米结构以及芯片是否有缺陷。
有时，泽鲁夫也需要随机应变。就像在真正的芯片厂一样，他想用一种叫做光刻的工艺将他的微观细节设计转移到设备上。这涉及到将芯片涂上光敏材料，并使用一个像超精密投影仪一样的设备来刻录模板，以指导后续的加工步骤。光刻机价格昂贵，高达1.5亿美元，因此泽鲁夫将在亚马逊上购买的改装会议室投影仪安装在显微镜上，自己制作。它将他的设计以极小的比例投射到硅片上，然后在硅片上涂抹了对紫外线敏感的材料。

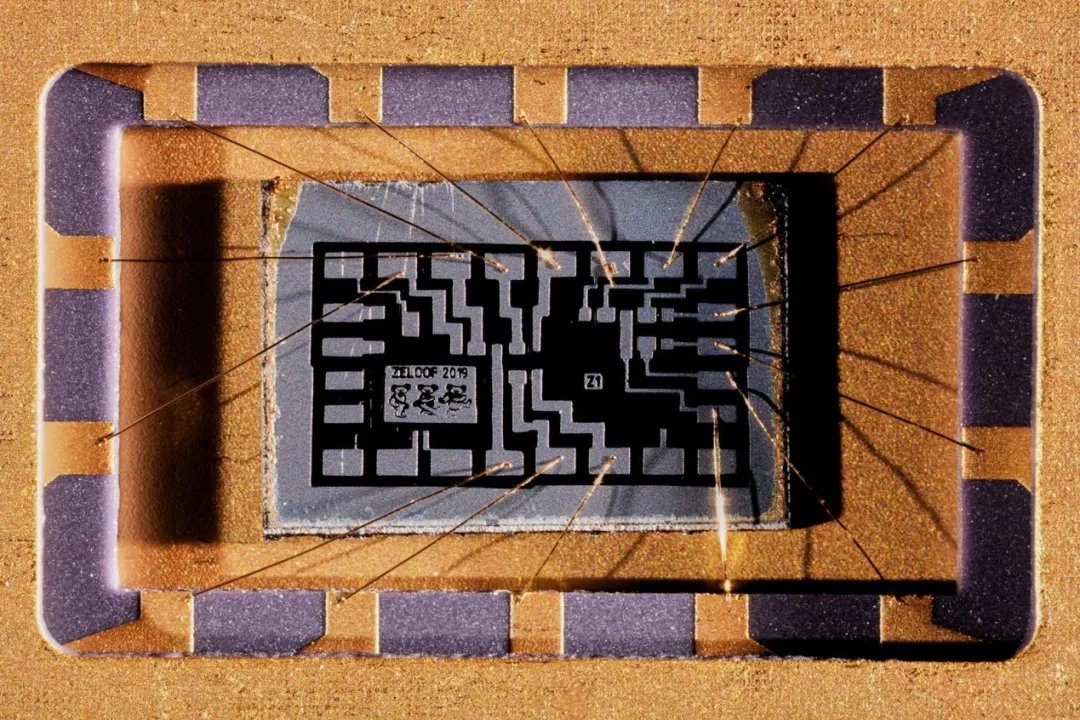

泽鲁夫在2018年完成的第一代芯片Z1，有6个晶体管▼

文章插图

文章插图
第一代芯片Z1
2018年，泽鲁夫在体育课上设计了他的第一个芯片，一个有6个晶体管的简单放大器。整个工作过程耗时12个小时，他在车库里一共走了66步，Z1诞生了。
芯片上有三只跳舞的熊，这是感恩而死乐队（Grateful Dead）的象征，现在出现在泽鲁夫的所有芯片上，以此感谢这个乐队的粉丝——帮助自己的芯片工程师罗斯曼。
Z1使用的晶体管被泽鲁夫称为“直接来自20世纪70年代”，小到175微米，大约是一根头发丝的长度。他把这些芯片放在一块电路板上工作，该电路板闪烁着一个LED和一个吉他失真踏板。
2018年底，泽鲁夫开始在卡内基梅隆大学学习电气工程，在宿舍里对车库晶圆厂设备进行黑客攻击。他升级了设备，为他的第二个芯片Z2做准备。升级后的设备使用了一种更快的开关晶体管设计，基于一种在20世纪70年代成为主流的多晶硅晶体硅片。
泽鲁夫在2021年8月完成的第二代芯片Z2，有1200个晶体管▼
